Гидроагрегат ГПДВ.

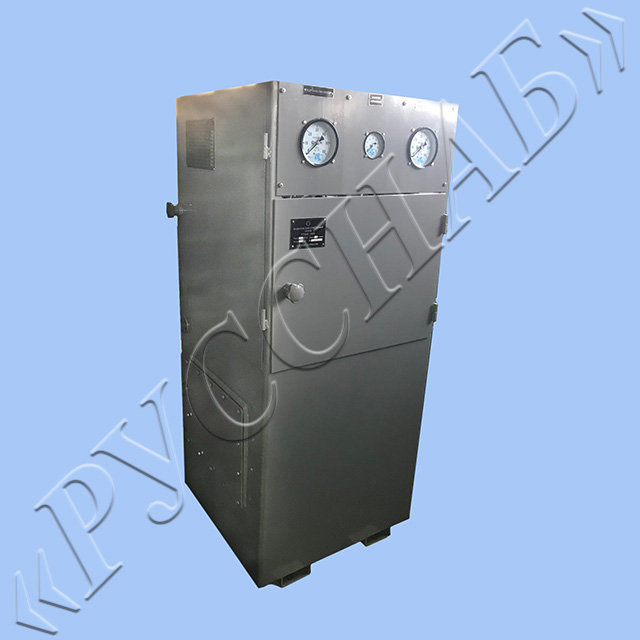

Рис.1

1. Общие сведения об изделии.

   Гидроагрегаты типа ГПДВ предназначены для индивидуального привода рабочих органов прессов для прессования изделий из пластмасс. Общий вид гидроагрегата изображен на рис.1. Гидроагрегаты типа ГПДВ работают на чистых минеральных маслах вязкостью 20-40 мм2/с при температуре масла от 15 С до 50 С при  температуре окружающей среды от 1 С до 45 С.

   Гидроагрегаты обеспечивают получение на прессах следующих позиций рабочих циклов:

Прямое ускоренное прессование:

- быстрый ход ползуна вниз;

- Замедленный ход ползуна вниз (одновременная работа насоса и гидропневмоаккумулятора в полость главного цилиндра);

- Пауза перед подпресовкой;

- Подпрессовка (подъем и опускание ползуна на небольшую величину хода);

- Рабочий ход ползуна с нарастанием давления до номинального;

- Выдержка под давлением;

- Быстрый ход ползуна вверх;

- Ход выталкивателя вверх;

- Ход выталкивателя вниз.

Ускоренное трансферное литье:

- Быстрый ход ползуна вниз;

- Замедленный ход ползуна вниз с нарастанием давления до номинального;

- Рабочий ход выталкивателя вверх (трансферное литье, работа гидроаккумулятора);

- Выдержка под давлением;

- Быстрый ход ползуна вверх;

- Ход выталкивателя вверх;

- Ход выталкивателя вниз.

2. Структурная сема обозначения гидроагрегатов типа ГПДВ.
