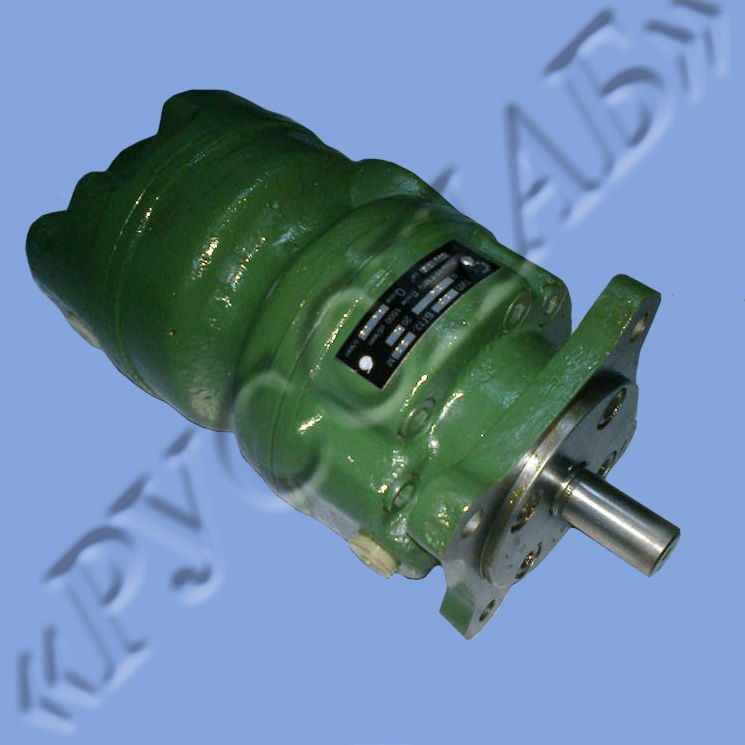

Насосы пластинчатые двухпоточные типа Г12-3М. (1+1 габарит).

Общие сведения об изделии.

   Насосы пластинчатые двухпоточные типа Г12-3М с двумя постоянными по значению и направлению потоками масла предназначены для подачи при номинальном давлении 6,3МПа минерального масла с вязкостью от 17 до 400 мм2/сек в гидросистемы машин при температуре масла от +10 до +55 С и температуре окружающей среды от +1 до +40 С. Масло, поступающее в насос, должно быть отфильтровано от частиц размером более 0,025мм.

   Двухпоточный насос (рис.1) объединяет два однопоточных насоса, имеет общее всасывающее отверстие "в" и два нагнетательных "а" и "б". Шлицевой вал приводит во вращение ротор. Пластины, входящие в пазы ротора, в момент пуска под действием центробежной силы, а в дальнейшем и давления рабочей жидкости, всегда прижаты к внутренней поверхности статора. Каждая пластина перемещается в пазу ротора в соответствии с профилем внутренней поверхности статора. Каждая из камер между пластинами, ротором и статором во время соединения с окнами всасывания дисков увеличивает свой объем и заполняется маслом, а во время соединения с окнами нагнетания диска с шейкой уменьшает свой объем и вытесняет масло. В начале работы прижим рабочего комплекта осуществляется пружиной, а в процессе работы и давлением масла.

Габаритные и присоединительные размеры.

Структура условного обозначения двухпоточного насоса Г12-3М.
