Насосы поршневые многоотводные типа СН-5.

Назначение и устройство.

    Насосы поршневые многоотводные СН-5 предназначены для подачи при номинальном давлении 10МПа жидкой смазки вязкостью 20.....1500 мм2/с (сСт) к трущимся поверхностям станков, компрессоров, прессов, работающих в закрытых помещениях при температуре окружающей среды от 0 до 50С. Насосы изготовляются с числом отводов 2, 4, 8 и 12 следующих исполнений:

СН-5 - без редуктора (со свободным концом вала, (рис.1);

СН-5К - с качательным устройством (рис.2);

СН-5В - с редуктором (i=1:80, рис.3);

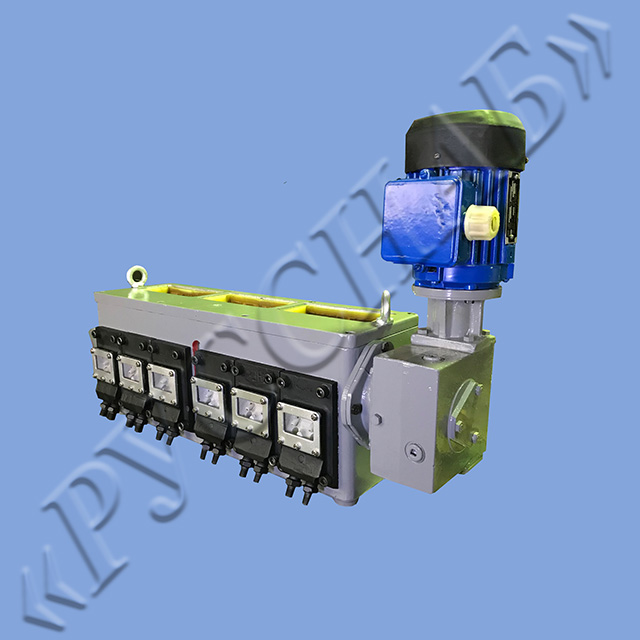

СН-5У - с редуктором (i=1:160) и электродвигателем (рис.4).

Каждое исполнение может быть с правым или левым расположением привода относительно устройства визуального контроля.

В насосах СН-5В редуктор может быть установлен в одном из четырех положений поворотом на 90, 180 и 270 градусов относительно оси приводного вала.

Свободный конец вала редуктора относительно устройства визуального контроля может быть направлен вверх, вниз, вперед, назад (см. рис.3).
